Пленочный теплый пол Q-Term 1 пог. м, ширина 1 м (Юж. Корея)

Описание Пленочный теплый пол Q-Term 1 пог. м, ширина 1 м:

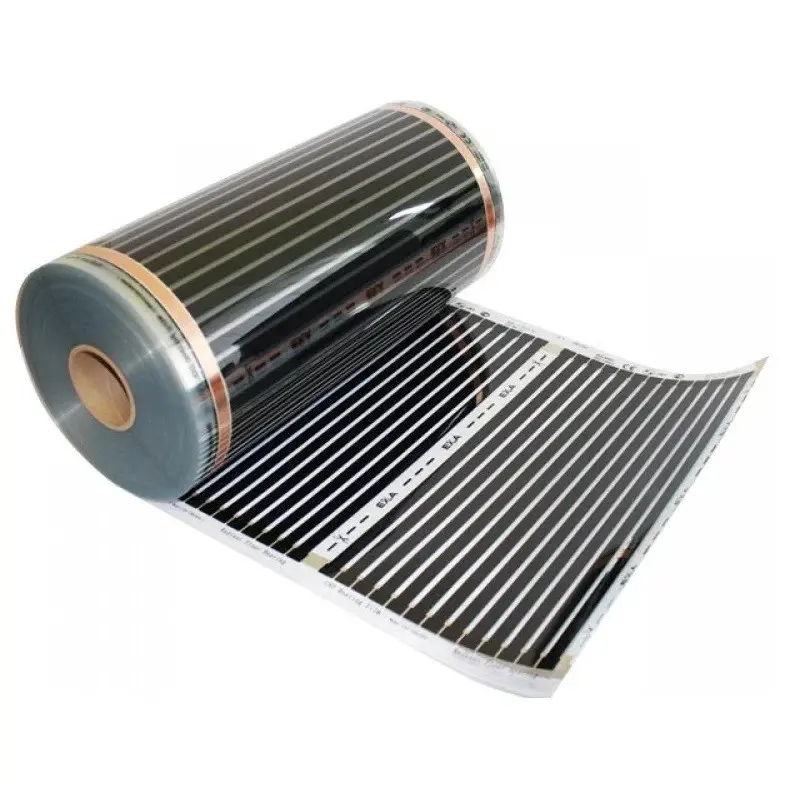

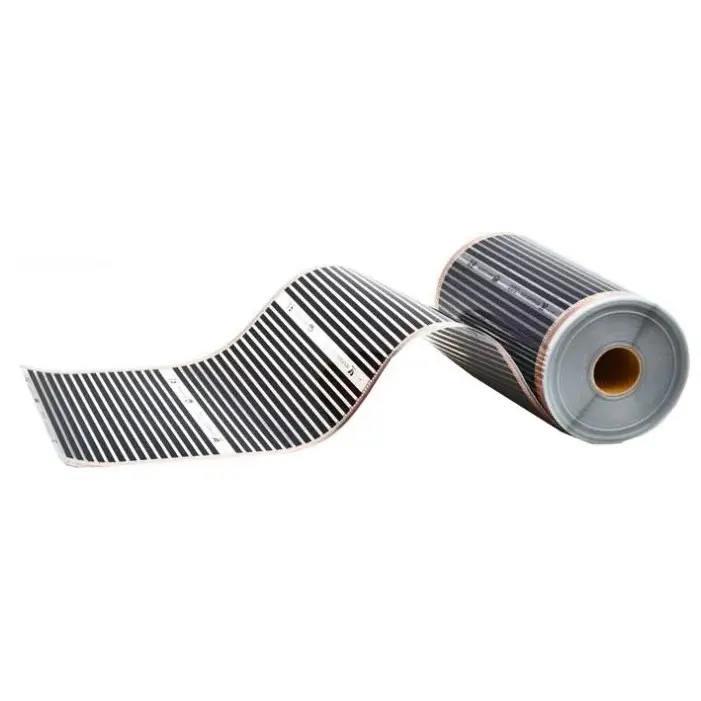

Пленочный теплый пол Q-Term (Южная Корея) - нагревательная пленка для обогрева различных помещений. Теплый пленочный пол Teplotex имеет важное преимущество перед другими марками: в нем используются медные шины, которые являются дополнительной гарантией надежности. Инфракрасный теплый пол данной марки подходит для применения под любой вид покрытия - ковролин, линолеум, плитку и успешно используется для обогрева полов в квартирах и учреждениях.

Инфракрасный пленочный пол Q-Term подходит для укладки под паркет, ламинат, линолеум, ковролин. Также используется для обогрева таких поверхностей, как потолки, зеркала, крыльцо.

Привлекательные технические и потребительские характеристики позволяют назвать теплый пол Teplotex одним из самых лучших вариантов домашнего обогрева. Такому статусу способствуют следующие особенности:

•

  минимальная толщина (около 0,35 мм.);




•

  совместимость практически со всеми типами напольных покрытий, включая ковровые и ламинированные покрытия, паркетную доску и линолеум;




•

  долгий срок эксплуатации (более 30 лет);




•

  легкость укладки (без стяжки и клея);




•

  высокая степень безопасности и надежности устройства;




•

  бесшумная работа устройства;




•

  способность прогревать воздух не поднимая пыль и не сжигая кислород.



Монтаж инфракрасного плёночного тёплого пола Q-Term

1. Определите площадь и конфигурацию обогреваемой поверхности. на которую Вы будете укладывать пленочный теплый пол и рассчитайте длину термоплёнки необходимую для покупки.

Рекомендации:

•

  укладывать только на свободную площадь, т.е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф-купе и т.д.) для свободного теплоотвода;




•

  размещать термоплёнку так, чтобы было минимальное количество полос, это уменьшит Ваши затраты на приобретение дополнительных комплектующих для подключения;




•

  делать отступы от стен и мебели 5-10см.



Примечание: Для подключения каждой полосы пленочного теплого пола необходимы зажимы — 2шт. для подключения к электричеству и термостойкая электроизоляция.

2. Подготовьте все необходимые материалы.

Для установки пленочного теплого пола Вам понадобятся:

•

  греющую термопленку,




•

  терморегулятор с датчиком температуры,




•

  комплект зажимов («коннекторы») и высокотемпературной изоляции,




•

  набор инструментов — ножницы, пассатижи, отвертка, измерительный прибор типа «тестер».




•

  соединительные провода — рассчитываются по силе тока




•

  теплоизоляционный материал с отражающим слоем.



Обязательным условием использования любого плёночного теплого пола является применение теплоизоляционного материала с отражающим эффектом для создания направленного обогрева и снижения потери тепла. В качестве теплоизоляционного материала рекомендовано применение материалов имеющих металлизированный или фольгированный слои.

В случае укладки под мягкие напольные покрытия: линолеум, ковролин и аналоги рекомендуется поверх греющей плёнки уложить твердый защитный слой, например ГВЛ, ДВП, фанеру. Ламинированные доски можно укладывать на пленку без подложки.

Уточняйте у производителей и продавцов напольного покрытия параметры применяемого материала в режиме нагрева.

Схема укладки теплого пола под ламинат, паркетную доску, ДВП

Схема укладки теплого пола под линолеум, ковролин

3. Уложите теплоизоляционный материал с отражающим слоем.

Теплоизоляционный материал укладывается на ровную поверхность пола отражающим слоем вверх. Полосы теплоизоляции скрепляются между собой фольгированным скотчем.

4. Установка датчика температуры.

Датчик температуры входит в комплект терморегулятора.

Для правильной установки датчика температуры нужно выполнить ряд условий:

•

  Датчик должен располагаться под термопленкой, желательно посредине полосы (по ширине);




•

  Место расположения датчика выбирается вблизи терморегулятора. Длина провода датчика как правило не превышает 3 метров. При этом следует учесть высоту установки терморегулятора на стене (не более 1,5м);




•

  Провод датчика температуры желательно поместить в гофрированную трубку для возможности последующей замены (в случае выхода из строя) без демонтажа напольного покрытия;




•

  Сам датчик должен выступать из гофрированной трубки на 1-2см*.



* Примечание: Иногда необходимо сделать штроб в поверхности пола и теплоизоляции для укладки гофрированной трубки, чтобы не было выступа над поверхностью пола (полоска шириной 0,5 – 1 см).

5. Разложите листы термоплёнки «Q-term» на теплоотражающий материал.

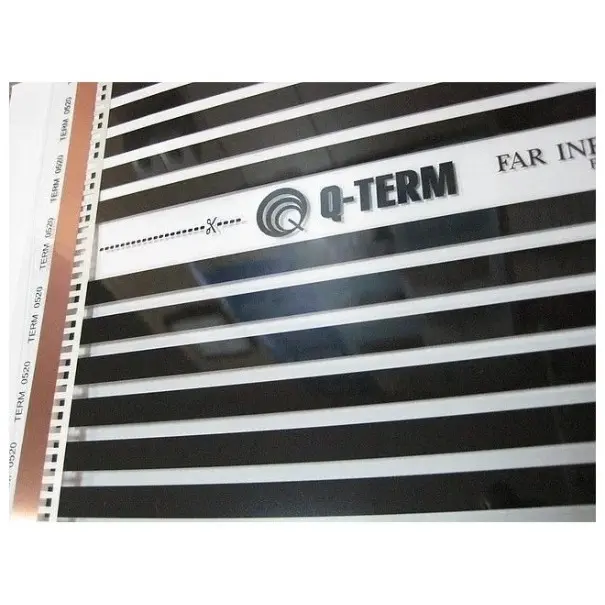

Перед тем, как разложить пленочный теплый пол по площади, разрежьте его на полосы нужного Вам размера. Линия отреза обозначена пунктиром и расположена через каждые 20 см.

Установите на медные шины на термопленке монтажные клипсы (клипсы должны плотно прилегать к медной шине). Зажмите монтажные клипсы специальным инструментом (пассатижами). Убедитесь, что зажим есть контакт.

Разложите отрезки пленочного теплого пола по площади Вашего помещения. Нижней стороной термопленки будет являться сторона с медной полосой. Пленочный теплый пол разматывается на чистом, сухом и плоском месте. Полосы термоплёнки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

6. Установите терморегулятор.

Терморегулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющийся подрозетник. Терморегулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте не ниже 30 см от пола. Суммарная мощность элементов пленки, подключенных к одному терморегулятору, не должна превышать максимально допустимую мощность для каждого типа терморегуляторов, указанную в документации (как правило не более 3,5 кВт).

7. Уложите монтажные провода и определите места для снятия изоляции.

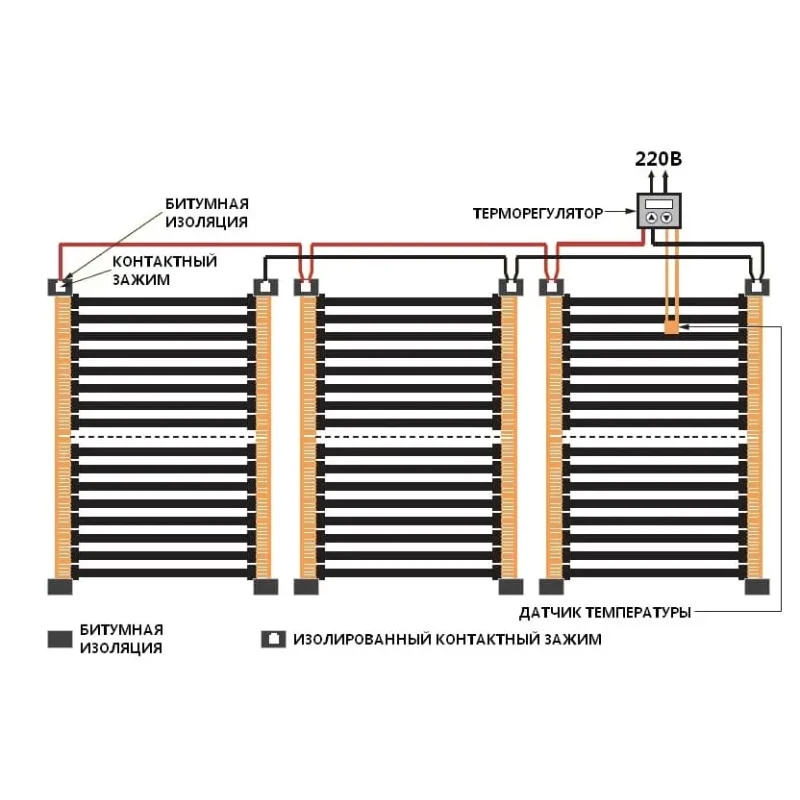

Подключение всех полос греющей пленки к сети производится параллельно. Все монтажные провода рекомендуется подключать по одной стороне помещения. Располагайте провода так, чтобы основные провода проходили под плинтусом или используйте монтажный декоративный короб. При необходимости проштробите канал в стене или в полу.

8. Соедините пленочный теплый пол с электрическим проводом.

Снимите изоляцию в местах подсоединения провода к наконечнику клипсы. Подведите оголенный провод к наконечнику коннектора и зажмите его с помощью специального инструмента.

9. Изолируйте места подключения.

В соединительный комплект «Q-term» входит 6 отрезков изоляции по 4 см. Для каждого подсоединения используйте 2 отрезка. Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону соединения термопленки и наконечника с проводом. Изолируйте линии отреза медного электрода, находящиеся в конце полосы пленки, для чего используйте оставшиеся 2 отрезка изоляционного скотча. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.

10. Подключите соединительные провода к терморегулятору.

Схема подключения проводов указана на каждом терморегуляторе.

11. Подключите терморегулятор к электрической сети.

Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы мощностью 2кВт и более мы рекомендуем производить подключение через отдельный автомат, рекомендуется использование дифференциальных автоматов(с током утечки 30мА), объединяющих функции УЗО и защитного автомата.

12. Протестируйте систему обогрева.

Включите систему и установите температуру пола. Проверьте нагрев каждой полосы пленочного теплого пола, проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.

13. Уложите напольное покрытие.

14. Включите теплый пол.

В целях Вашей безопасности: запрещается включать теплый пол без изоляции контактов и линий отреза убедитесь в правильности и надежности крепления монтажных зажимов монтажные провода не должны соприкасаться с нагревательными элементами системы Для наглядности рекомендуем посмотреть видеоролик по монтажу плёночного тёплого пола.

Обратите внимание! Датчик теплого пола необходимо укладывать в гофрированную трубку, а не приклеивать к пленке. Это даст возможность заменить вышедший из строя датчик температуры без вскрытия напольного покрытия.

Также рекомендуется применять распаячную коробку и обязательно нарисовать схему размещения термопленки и проводов, датчиков.
