Мощность: 24 Вт/м
Тип кабеля: Саморегулируемый с оплеткой на отрез
Область применения: Оборев бытовых и коммерческие трубопроводов поверх трубы диаметром 32-60 мм
Ширина: 11,1 мм
Высота: 4,5 мм
Сечение жил: 1,3 мм2
Температурный класс: Т6
Минимальный радиусоднократного изгиба при установке: 50 мм
Электрическое напряжение изоляции: 103 МОм*м
Электрическое напряжение экранирующей оплетки: не более 10 Ом/км
Внешняя оболочка: Полиолефин
Внутренняя изоляция: Полиолефин
Экран: Оплётка из лужёных медных проволок
Максимальная рабочая температура: 65С
Максимальная температура воздействия: 85С
Минимальная температура монтажа: -40С
Диапазон температуры окружающей среды: от -50 до +50С

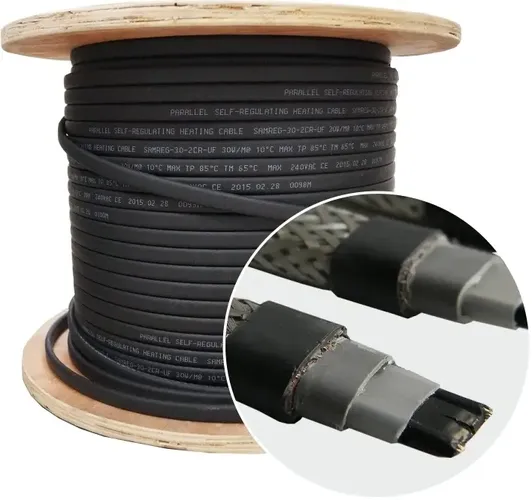

Вес бухты: 28,8 кг
Длинна бухты: 250 м
Производство: Южная Корея

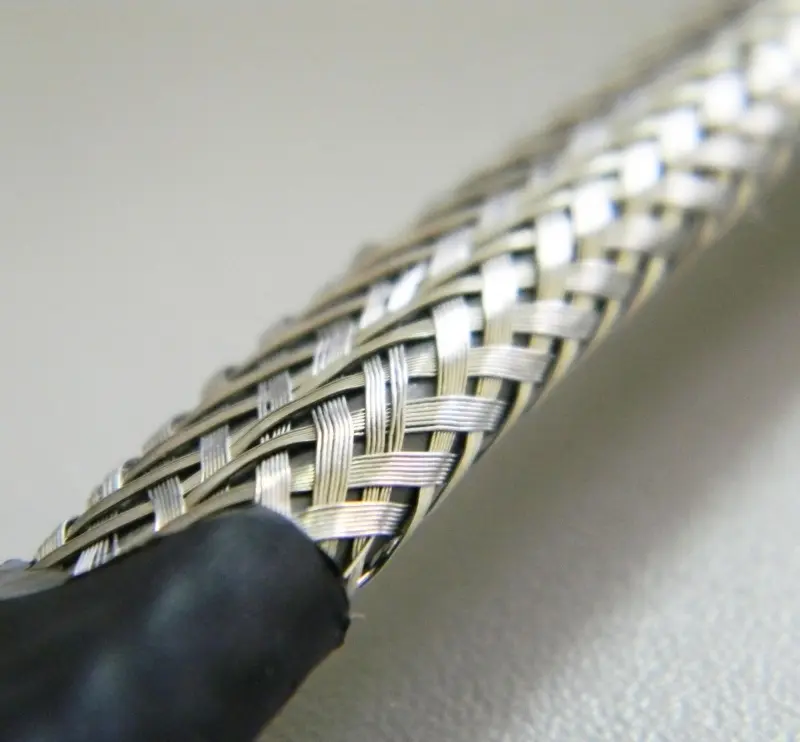

Оплетка саморегулирующегося кабеля обеспечивает дополнительную механическую защиту матрицы, а также используется в качестве его заземления. Наличие оплетки является обязательным условием обогрева промышленных объектов, в том числе во взрывоопасных зонах, а также в химически агрессивных средах или неблагоприятных климатических условиях (в том числе на открытом воздухе).
|
Описание SRL 24-2 CR:
Используются для подогрева водопровода, канализационных труб. Обладает способностью самостоятельно изменять интенсивность подогрева на разных участках в зависимости от потребности: чем ниже температура обогреваемого объекта, тем сильнее разогревается.
Устройство SRL 24-2 CR:

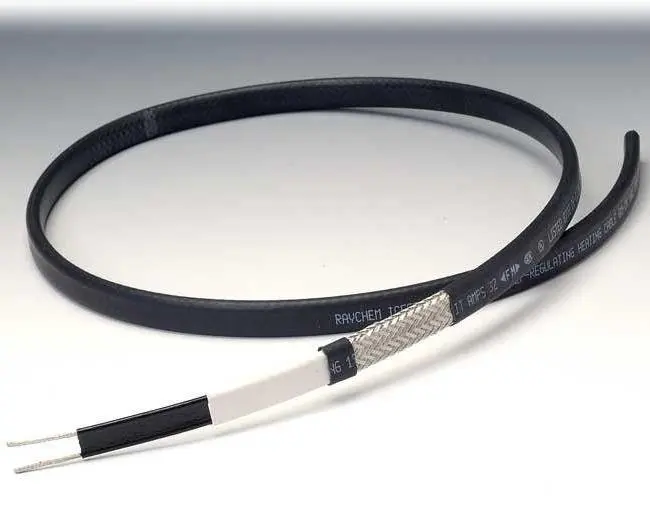

Имеет две медные жилы, по которым подаётся электричество, между ними находится ключевое устройство всего кабеля - проводящая нагревательная матрица. Каждый её элемент оказывается подключен в электрическую цепь параллельно между медными проводами питания. Именно эта матрица и является нагревательным и регулирующим элементом. Сверху вся электрическая конструкция обернута в слой термозащиты. Сверху кабель имеет защитное покрытие, которое оберегает его от механических повреждений.
Принцип работы SRL 24-2 CR:

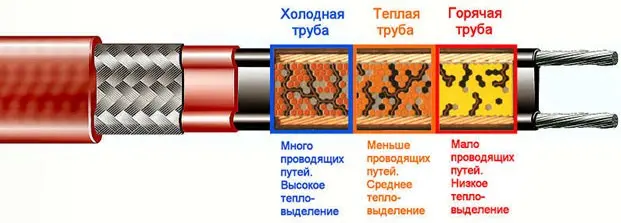

Работа основана на простом свойстве проводника электрического тока: при нагревании увеличивается его сопротивление, а чем выше сопротивление, тем меньше сила тока, а следовательно и затрачиваемая мощность. Участок кабеля, который находится в более холодном месте имеет меньшее сопротивление, через нагревательную матрицу в этом участке протекает больших ток, что приводит к большему нагреву кабеля и более интенсивному обогреву трубы. Там где температура выше, сопротивление матрицы больше и ток, протекающий через неё меньше. Таким образом, при включении саморегулирующегося кабеля у замерзающей водопроводной трубы, он включается на полную мощность, а по мере прогрева трубы, его мощность постепенно увеличивается.
Сам по себе не выключается при достижении нужной температуры обогреваемой трубы, он продолжает работать постоянно, просто с меньшей мощностью. Например, кабель используется на участке водопроводной трубы на вводе в дом в зимний период, и его задача поддерживать температуру трубы +5 градусов, чтобы предотвратить замерзание. Не будет отключать обогрев при температуре +5 градусов и выше, и не будет сам включаться при падении температуры ниже +5, он будет работать постоянно, просто с разной интенсивностью. Потребляемая мощность составляет около 10 Вт на метр длины, это немного с точки зрения потребления электричества, и можно позволить себе в холодное время года просто постоянно держать его включенным. Но ресурс работы такого кабеля не бесконечен, поэтому использовать его при положительных температурах, когда в этом нет необходимости неразумно.
Чтобы выключать обогрев, тогда, когда он не нужен, надо использовать автоматику - термостаты и реле, которые будут включать питание при падении температуры и выключать, когда труба обогрета.
